MAX6675是美信（Maxim Integrated，现被ADI收购）推出的一款集成热电偶数字转换器芯片，专为K型热电偶设计。该芯片通过SPI接口与微控制器通信，可将热电偶的模拟信号转换为12位数字温度值，测量范围覆盖0°C至+1024°C，分辨率达0.25°C。其内部集成冷端补偿电路，可直接读取环境温度进行补偿计算，简化了传统热电偶测温所需的外部电路设计。此外，MAX6675内置信号调理、数字滤波和断线检测功能，抗干扰能力强，适用于工业控制、家电温控、实验室设备等场景。工作电压为3.3V-5V，兼容多数嵌入式系统。但需注意其仅支持K型热电偶，且高温段精度受热电偶特性限制，设计时需参考手册进行校准。该芯片以高集成度和易用性成为低成本测温方案的常见选择。

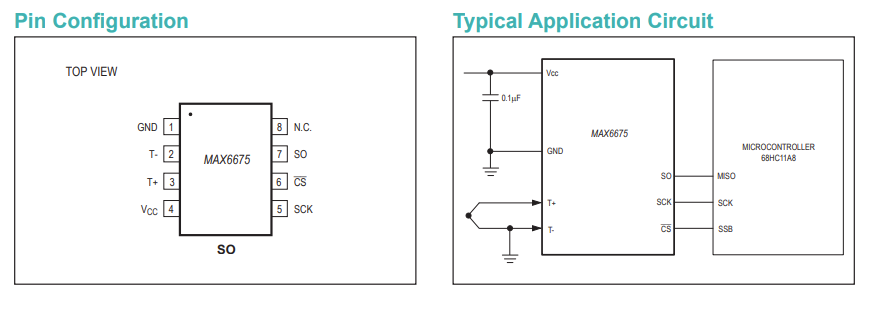

由图中可见这款芯片所需要的电路非常简单。所以我们选用它，但是这款芯片也有所不足，就是转换时间偏慢，可能会在后边我们的应用中存在不足。

接下来我们打通这颗芯片的数据读取：

在freertos中创建Thread

与瑞萨配套的FSP Smart Configurator 可以完成创建thread，并且图形化选项，省去我们搜索参数配置的繁琐。

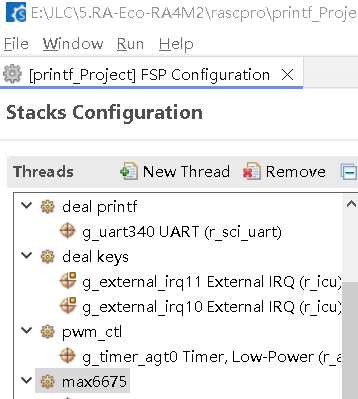

首先在stacks选项中，我们点击New Thread

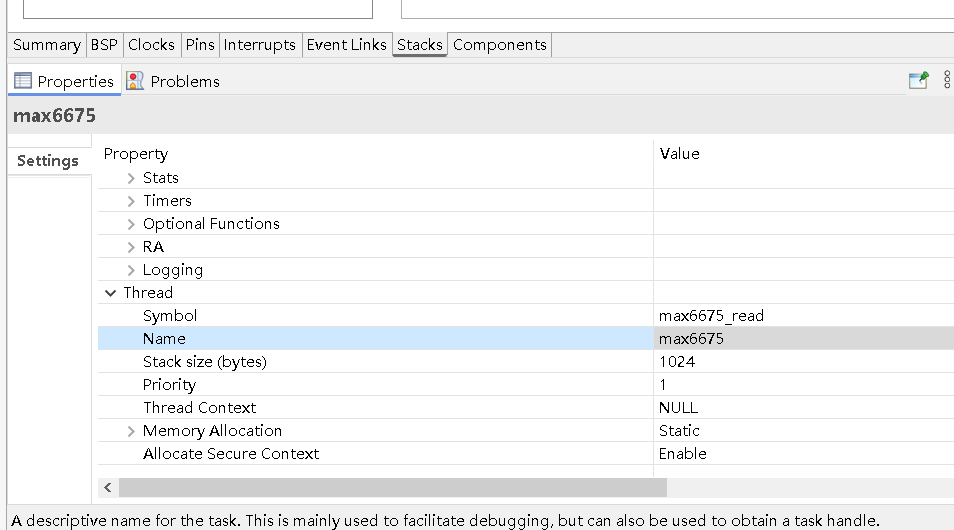

然后在Name后填入max6675。

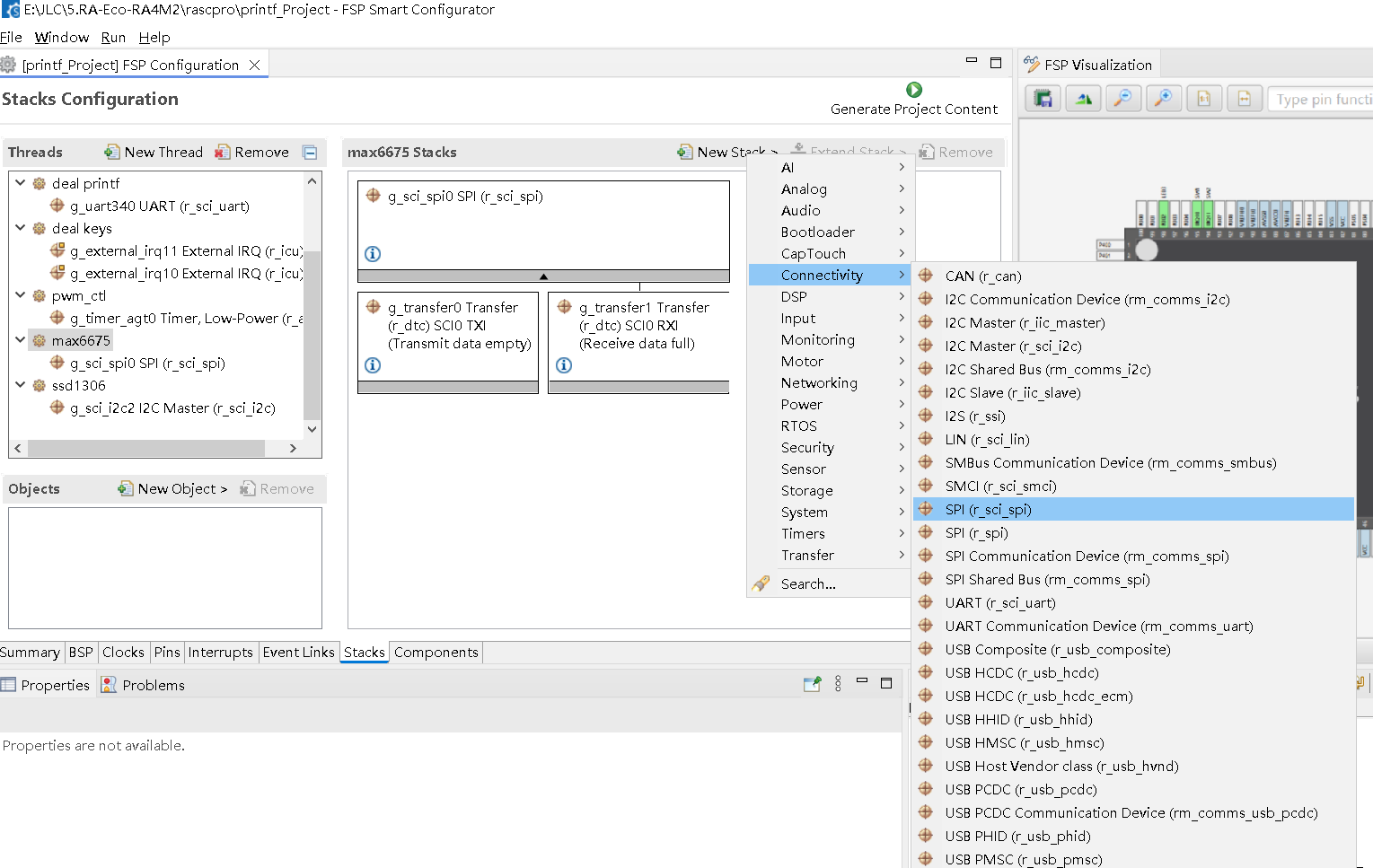

接下来我们在这个thread中添加 New Stack中的r_sci_spi。

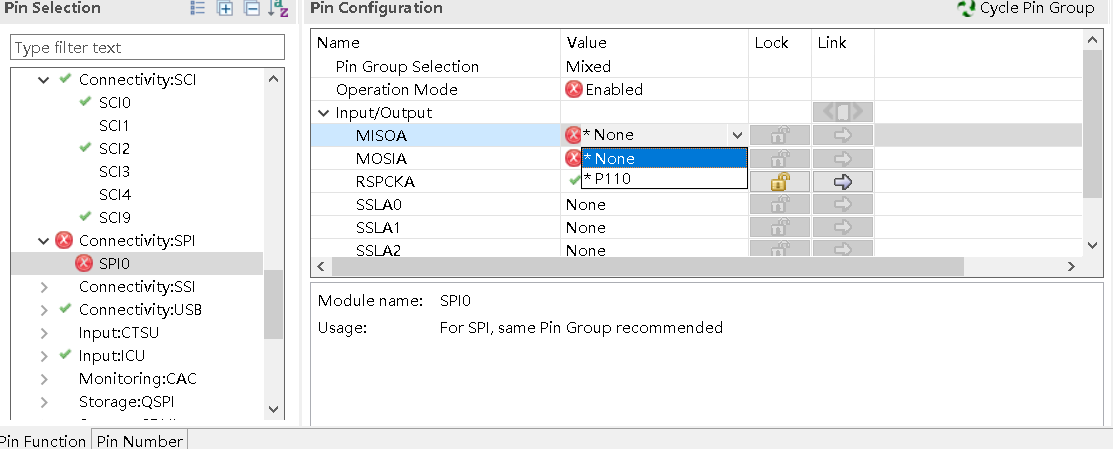

之所以选择sci的spi，而没有选择专用的spi模块，是因为io口与板载的串口冲突。为了方便调试，只能暂且忍让，呜呜呜，希望厂家能改进设计……

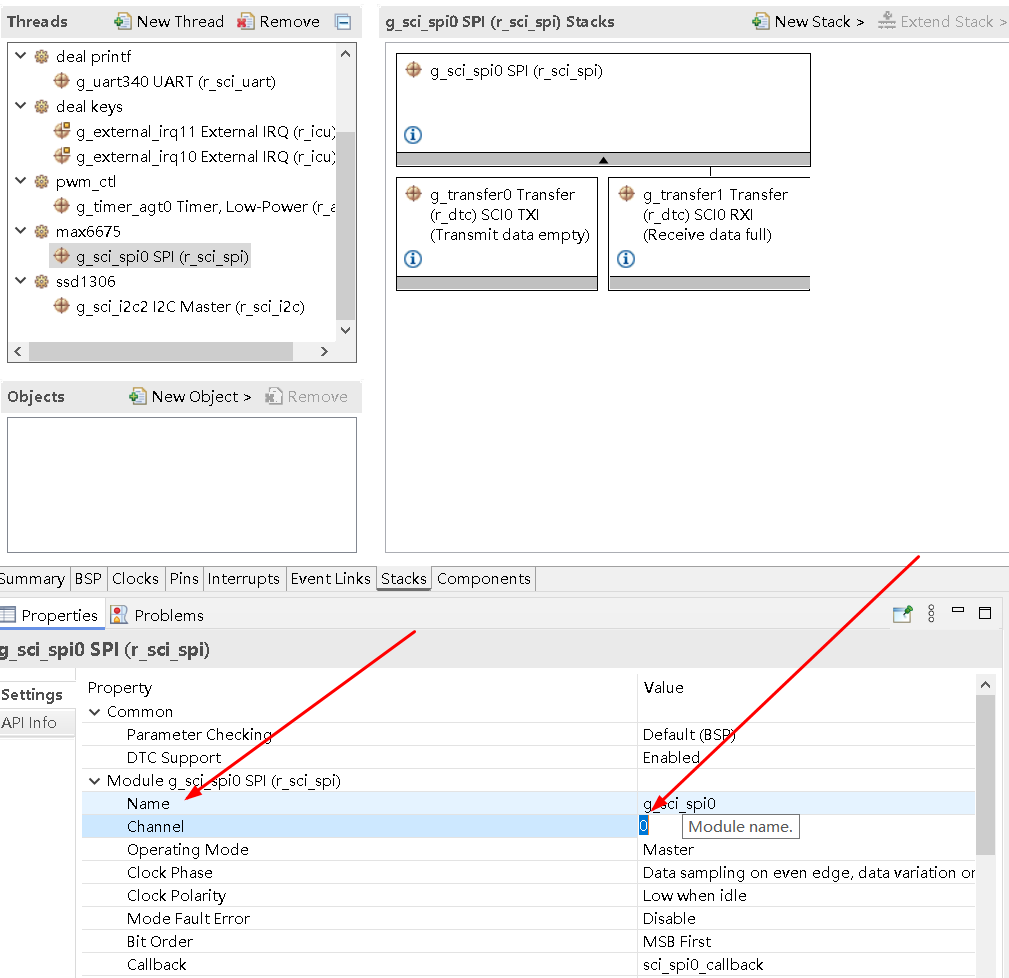

回到主题sci的spi需要配置

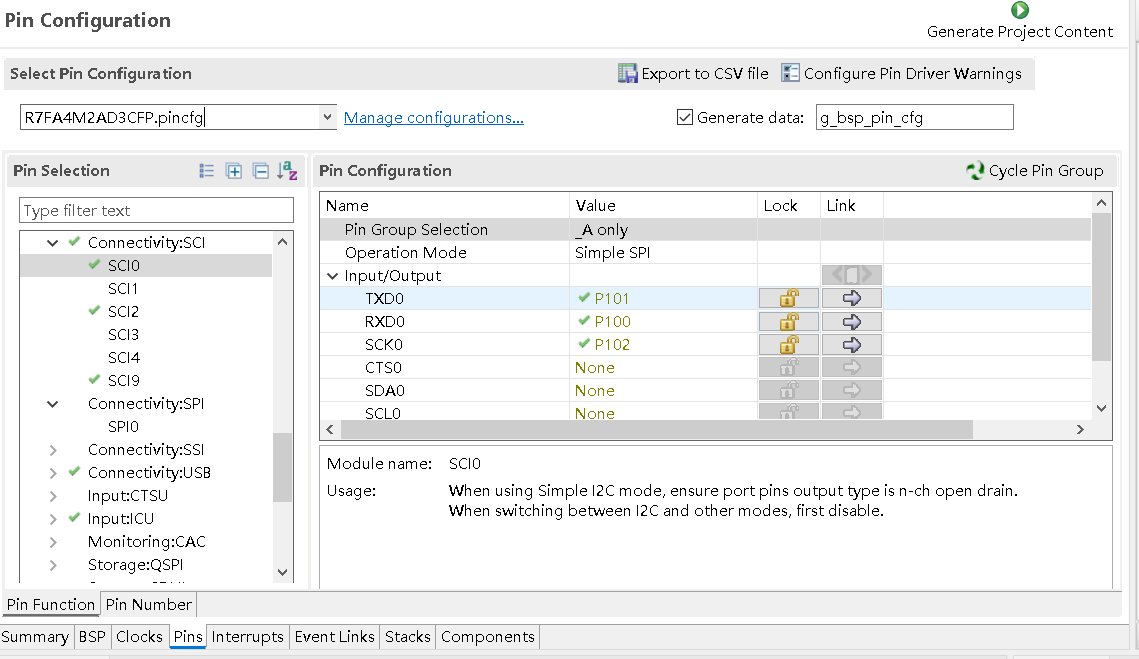

通道和name选择好之后，来到pins设置中

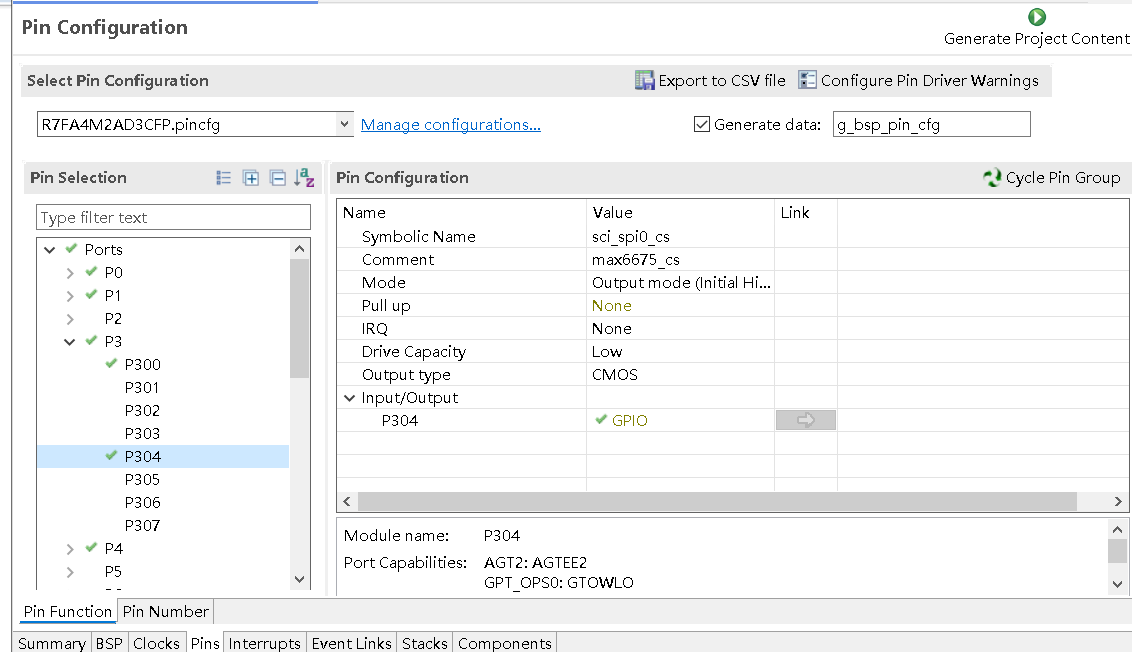

还需要为芯片的cs引脚配置，就近选择了p304 不锈钢牌io口，希望能如不锈钢般耐用好用：

点击 Generate project content，没有错误我们就可以回到keil中了

编写spi读代码

回到代码中，已经创建了thread文件，和留给我们编写代码的entry文件max6675_read_entry.c
直接调用接口R_SCI_SPI_Open，就可以完成spi的芯片端初始化。

void max6675_read_entry(void * pvParameters)
{
	FSP_PARAMETER_NOT_USED(pvParameters);

	/* TODO: add your own code here */
	R_SCI_SPI_Open(&g_sci_spi0_ctrl, &g_sci_spi0_cfg);

在while中，操作cs引脚和 spi读2个字节。

while(1)
	{
		g_ioport.p_api->pinWrite(g_ioport.p_ctrl, sci_spi0_cs, BSP_IO_LEVEL_LOW);
		vTaskDelay(1);
		R_SCI_SPI_Read(&g_sci_spi0_ctrl, &spi_data, 2, SPI_BIT_WIDTH_8_BITS);
		vTaskDelay(1);
		g_ioport.p_api->pinWrite(g_ioport.p_ctrl, sci_spi0_cs, BSP_IO_LEVEL_HIGH);

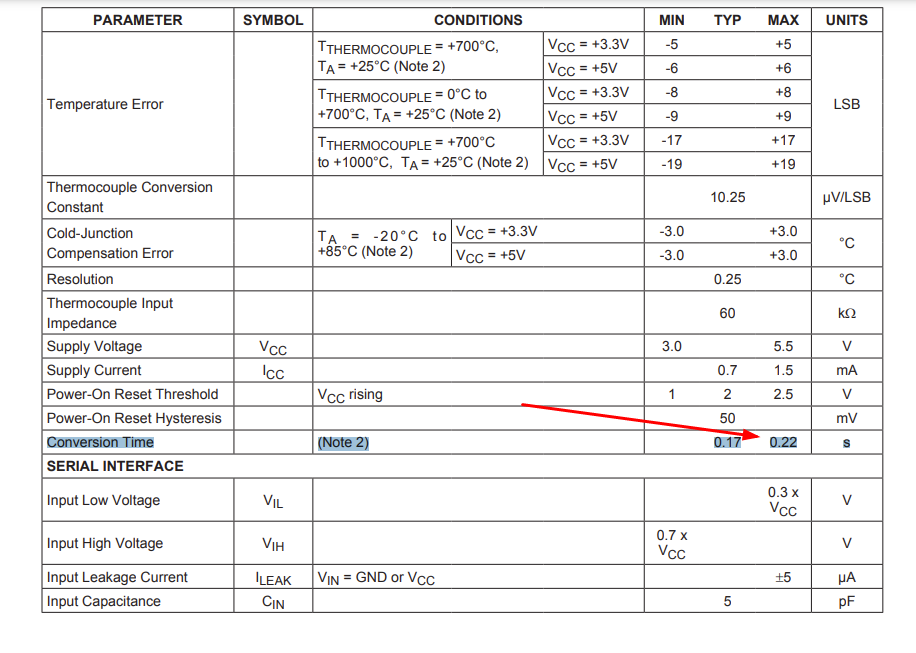

然后就可以摸鱼一会，从上面的手册知道，最少需要强制摸鱼220。我们姑且摸一架空客小飞机320吧。

vTaskDelay(320);

等等，还得看到读出来的数据

if (spi_data[1] & 0x4){
			printf("no K connect\r\n\r\n");
		} else {
			temp_data = spi_data[0] << 5;
			temp_data += spi_data[1] >> 3;
//			print_binary2(temp_data);
			temp = temp_data / 4;
			printf("temp---%d\r\n", temp);

			pwm_duty = (uint8_t)deal(temp, target_temp);
		}

好粗狂啊，直接丢失了0.25℃的精度

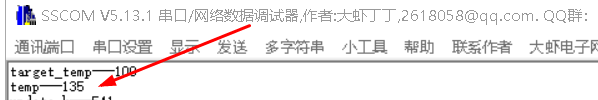

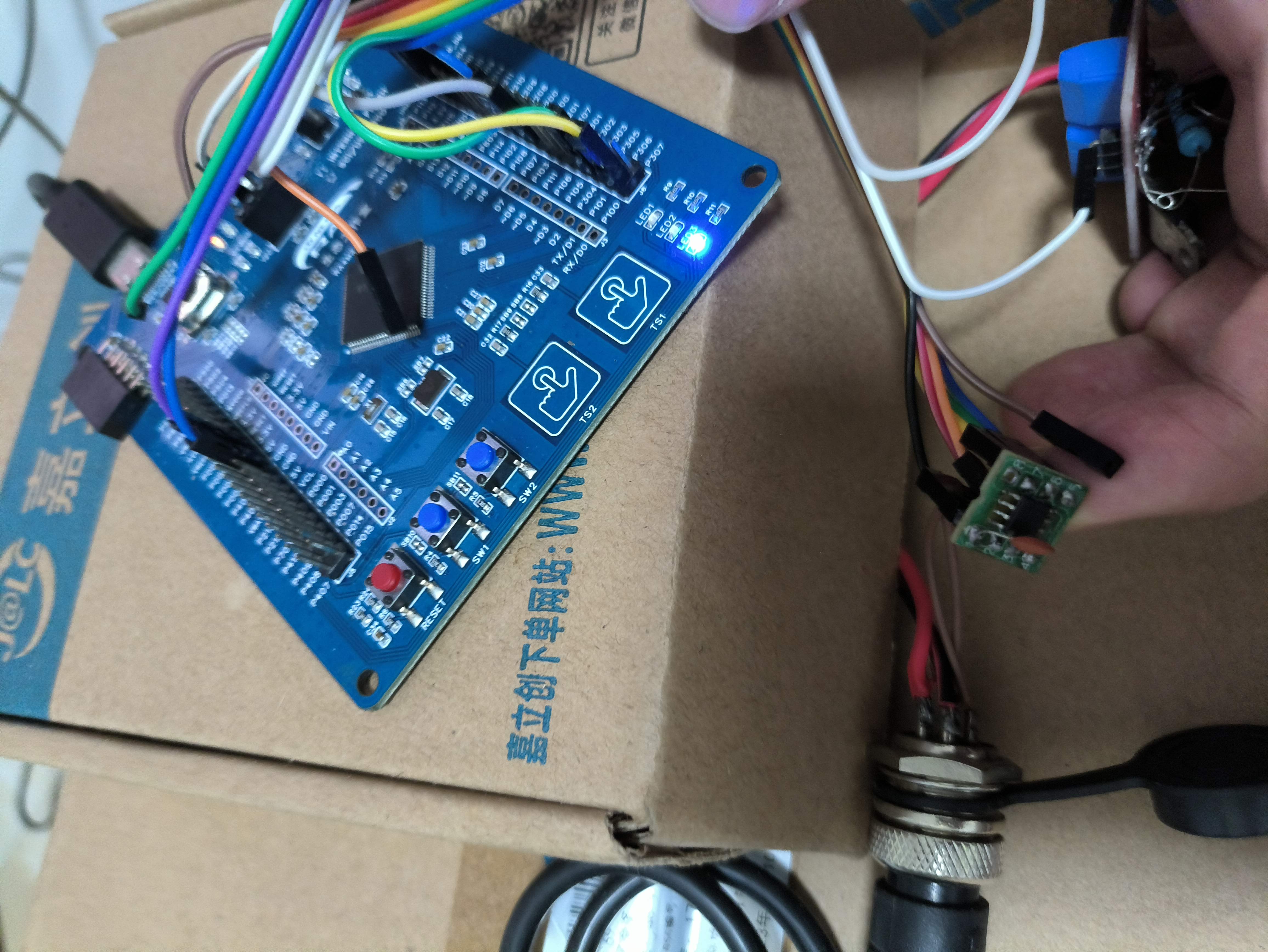

• 这就读到了，。没有热电偶的可以短接一下。短接后的读数按我理解就是max6675用来冷端补偿的参数。
